Leybold莱宝罗茨泵你了解吗
文章出处：鑫泉真空 人气：发表时间：2019-04-16 18:23:09

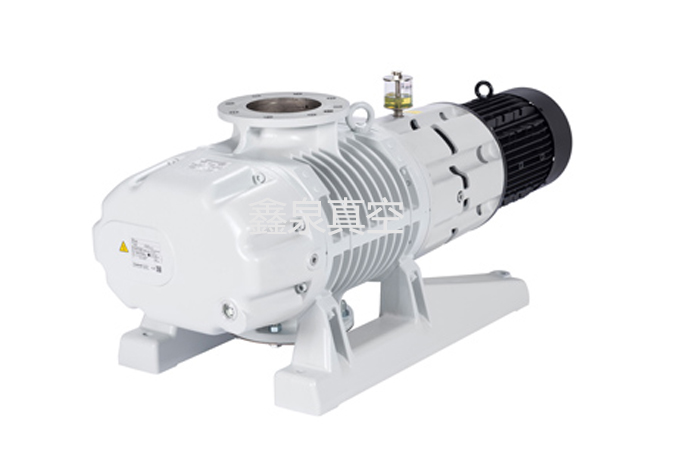

Leybold莱宝罗茨泵（莱宝罗茨真空泵）的构造及工作原理
罗茨泵真空泵的工作原理构造基本上和罗茨鼓风机相似。这种工作原理很早就被真空泵应用了。普通的单级和双级罗茨泵做为油封式机械泵的增压泵使用居多，故称为机械增压泵。
Leybold莱宝罗茨泵真空泵的工作原理，先由转运真空泵把系统抽到10-2帕扩散泵油被加热沸腾，以高速从喷出的油蒸汽不断将系统内气体分子带到泵的侧臂弯适管球泡外集结，待气体密度达到机械真空泵的工作范围而被抽出，从而逐渐获得高真空。
Leybold莱宝罗茨泵泵腔内，有二个8安形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动，在转子之间，转子与泵壳内壁之间，保持有一家的间隙，可以实现高转速运行，
在较宽的压强范围内有较大的抽速，起动快，能立即工作
对被抽气体中含有的灰尘和水蒸气不敏感。
转子不心润滑，泵腔内无油
振动小，转子动平衡条件较好，没有排气阀
驱动功率小，机械摩擦损失小
结构紧凑，占地面积小
运转维护费用低
因此 Leybold莱宝罗茨泵航空航天空间模拟待装置上得到了长期运行的考验、汽轮机转子动平衡、在治金，石油化工，造纸，食品，化工、塑料、农药、纺织、电子工业部门得到广泛的应用。
罗茨真空泵（简称：罗茨泵）是指泵内装有两个相反方向同步旋转的叶形转子，转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵。
罗茨真空泵在石油、化工、塑料、农药、汽轮机转子动平衡、航空航天空间模拟等装置上得到了长期运行的考验，所以应该在国内大力推广和应用。同时也广泛用于石油、化工、冶金、纺织等工业。真空泵配件作为真空泵消音器，用于真空泵的噪声治理。罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。
靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵。
罗茨真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵，此泵不可以单独抽气，前级需配油封、水环等可直排大气。
它的结构和工作原理与罗茨鼓风机相似，工作时其吸气口与被抽真空容器或真空系统主抽泵相接。这种真空泵的转子与转子之间、转子与泵壳之间互不接触间隙一般为0.1～0.8毫米；不需要用油润滑。转子型线有圆弧线、渐开线和摆线等。渐开线转子泵的容积利用率高，加工精度易于保证，故转子型线多用渐开线型。罗茨真空泵的转速可高达3450～4100转/分；抽气速率为30～10000升/秒（1升=10-3米3）；极限真空：单级为6.5×102帕，双级为1×103帕
罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。为了提高泵的极限真空度，可将罗茨泵串联使用。罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间，转子与泵壳内壁之间，保持有一定的间隙，可以实现高转速运行
